3D měření

Mobilní měřící rameno ROMER ABSOLUTE ARM s integrovaným laserovým skenerem a dotykovou sondou

S tímto zařízením provádíme veškeré 3D měření přímo u zákazníka bez nutnosti dopravovat díly k nám do laboratoře.

Model 7325SI s rozsahem měření 2 500 mm má integrovaný laserový skener, který je určen k zachycení dat téměř z jakéhokoli povrchu.

Plně integrovaným a certifikovaný laserový skenerem RS3 je všestranný měřicí systém pro téměř jakékoli měření. Kontrola mraků bodů, porovnání

produktů, zpětná analýza.

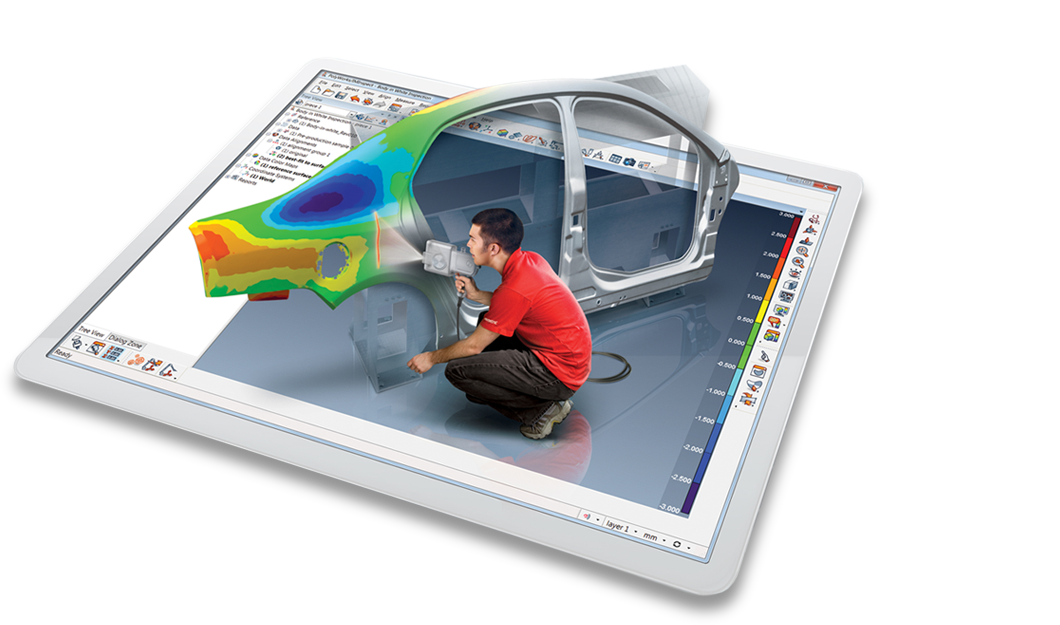

Použitý software POLYWORKS je profesionální software pro zpracování dat a porovnání mraku bodů naskenovaného povrchu proti CAD modelu.

 CNC 3D měřící stroj MORA

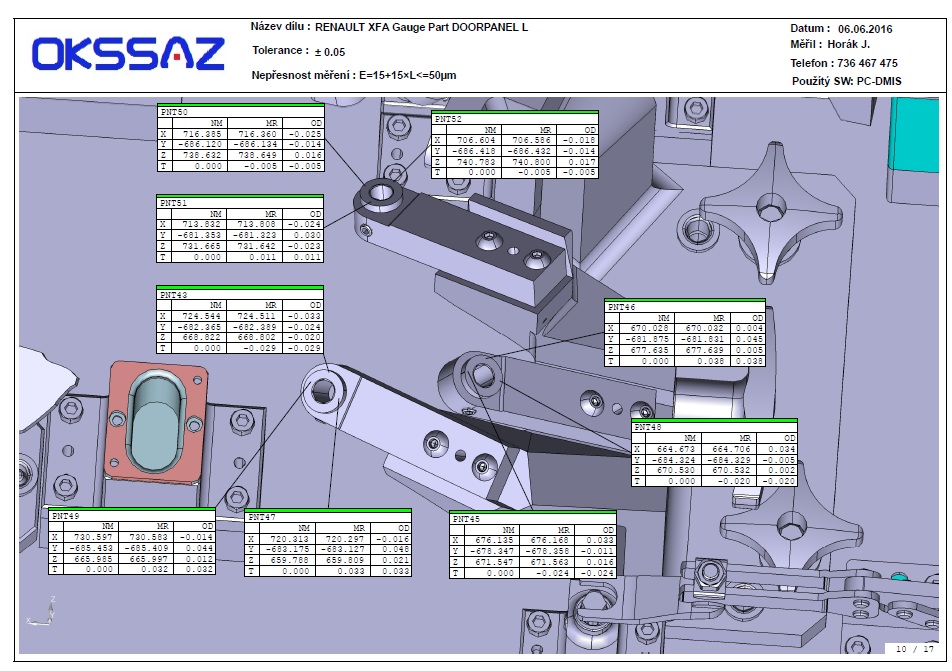

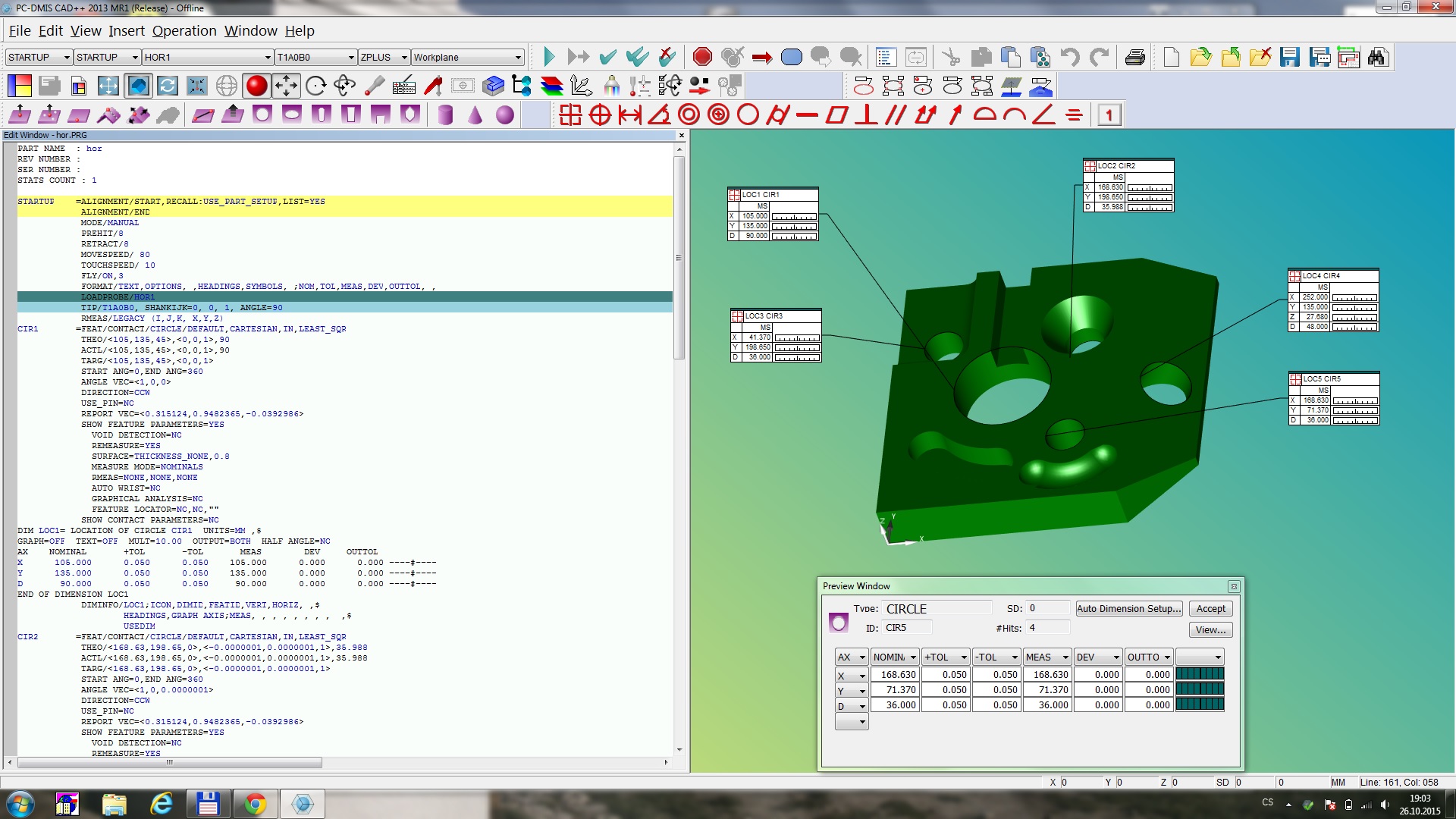

Provádíme veškeré 3D měření na CNC horizontálním měřícím stroji MORA s pracovní plochou 3800x2000x1500 mm a softwarem PCDMIS CAD ++.


Měření sériových výrobků, jednotlivých dílů, odlitků, svařenců, forem, kontrolních přípravků ...

Měření veškerých rozměrů strojírenských dílů (rozteče, průměry, délkové rozměry, úhly, úchylky tvaru a polohy)

Měření obecných ploch dle CAD modelu (formát dat "igs","CAD","step","dxf", "vda" ...)

CNC optický měřící stroj OGP

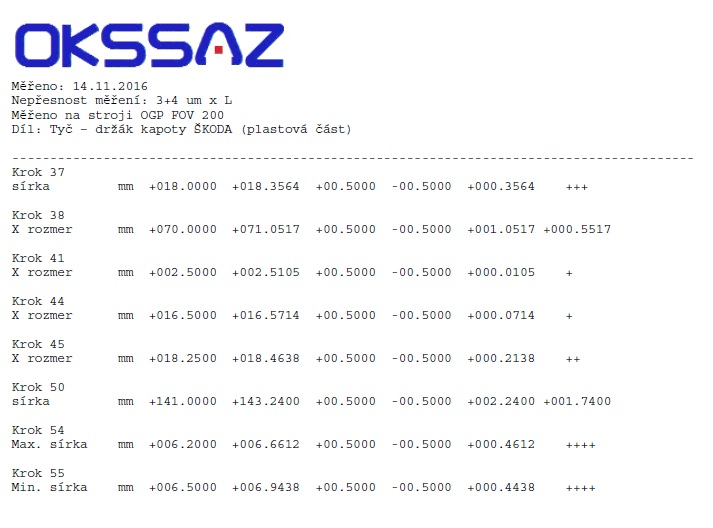

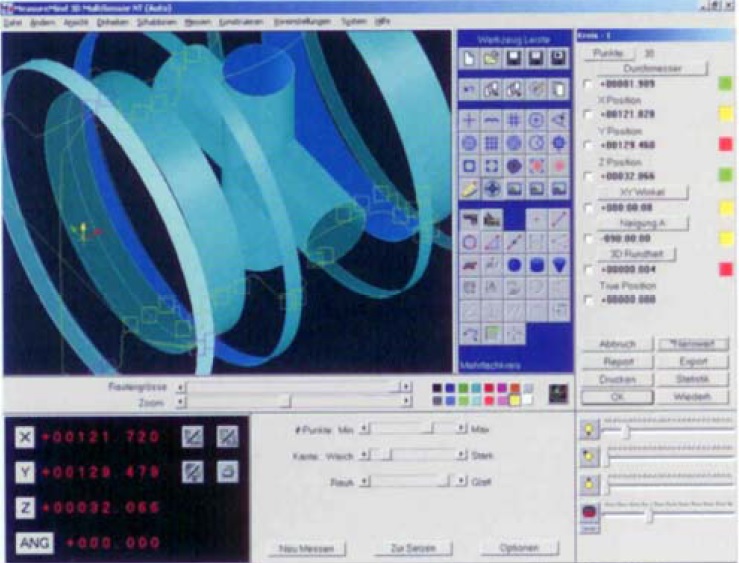

Optický měřící stroj OGP Smartscope FOV 200 se zvětšením 40x - 200x s pracovní plochou 200x150x150 mm a softawrem Measure Mind Plus.

Vhodný pro měření drobných až miniaturních dílů (konektory, polovodičové součástky, elktronické díly, tištěné spoje ...

Měření sériových výrobků, jednotlivých dílů, kontrolních přípravků, forem ...

Měření veškerých rozměrů strojírenských dílů (rozteče, průměry, délkové rozměry, úhly, úchylky tvaru a polohy)



Výsledky měření mohou být v grafické i textové formě nebo dle přání zákazníka.
